Montering av lys passasjervogner ved bruk av fleksible LED strips



Kjøpte en 5 meters rull med varmhvite LED strip. Disse er tilpasset 12 V bruk så når jeg skal benytte det i H0 passasjervogner på DCC strøm må spenning likerettes og reduseres.

Til dette formålet trenger du en diode f.eks 1N4001 , en motstand f.eks 1kOhm og en kondensator for å stabilisere lyset for å unngå blinking. Jo større kapasitans jo bedre. Av forskjellige grunner har jeg benyttet 470mikroFarad.

Det er viktig å prøve seg frem på hvilke verdier de ulike komponentene skal ha.



Siden jeg ønsker å ha litt oversiktlige forhold samt muligheten til å kunne ta av taket uten å lodde av ledninger har jeg lagt inn en kontakt og montert det hele på en liten kretskortplate.



Med lys i vognene er jo passasjerer et must..



Koplingsskjema:



Strøm fra skinne/hjul                    Diode                                                                                Kondensator                     LED LIST

                                                                                                                                                           Merk polaritet

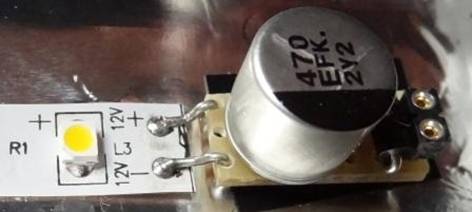

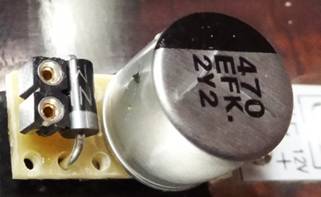

Det ferdige produktet sett fra oversiden.                                                                                                                Motstanden er av SMD typen loddet på baksiden etter å ha kuttet i printplaten

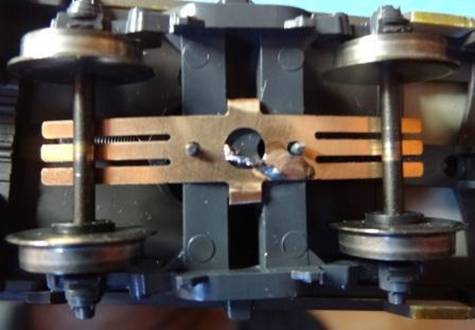

Ved å benytte litt avklippete bein fra dioden lodder jeg det                                                                          For optimalt strømopptak benytter jeg ferdiglagde ’slepesko’ av denne typen, en på hver boogie.

hele på plass i enden av LED stripen.                                                                                                                        Hullene passer på nyere Rocovogner. ’Vingene’ må som oftest klippes helt/delvis av.

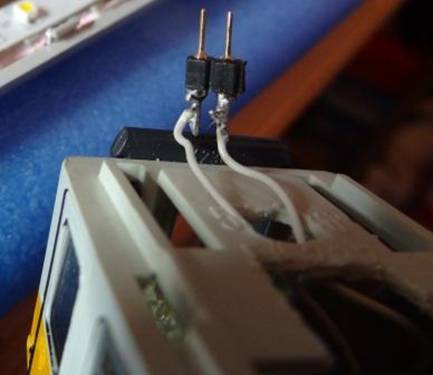

Slik ser det ut når det er montert                                                                                                                             Ledningene trekkes opp til taket for å settes inn i sokkel på kretskortet

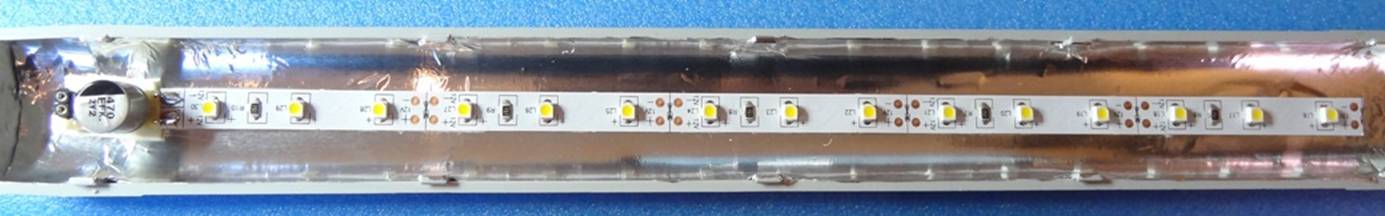

Taket er kledd med aluminimumstape for å unngå lysgjennomtrenging. NB Husk å isolere kretskortet på undersiden.

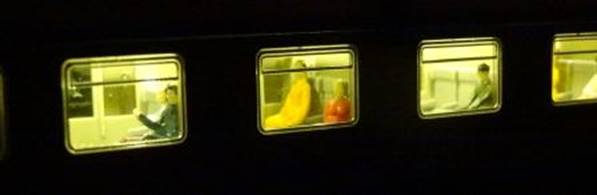

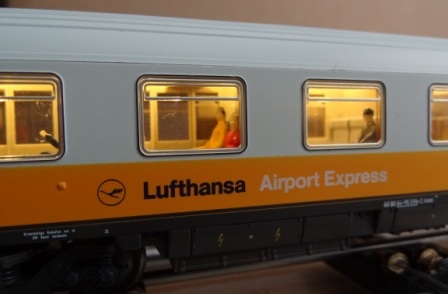

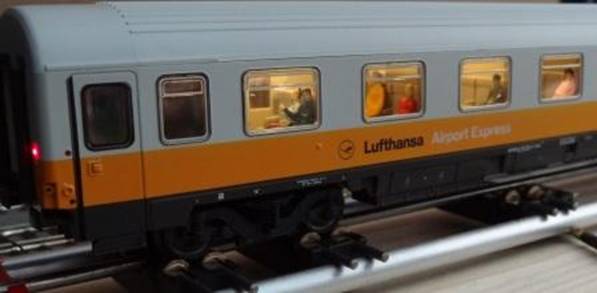

Ulike bilder av det ferdige resultatet







Bergen 29.03.2013



Jarle H Hansen
